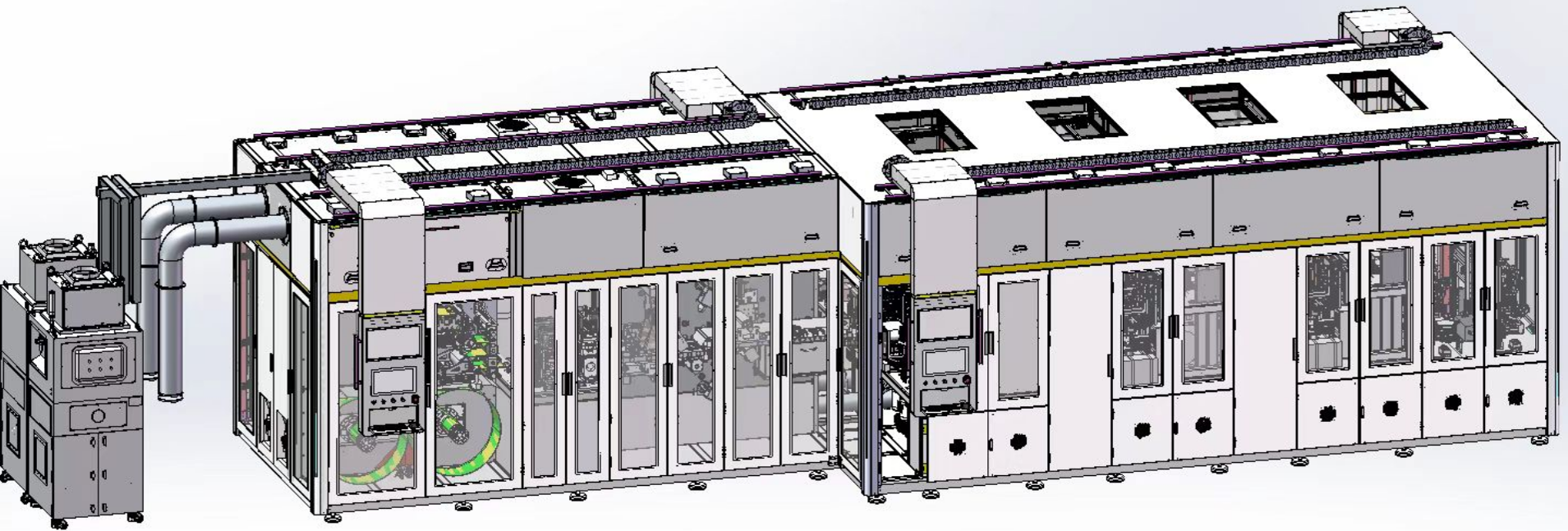

整体外观
设备介绍
适用范围：切叠一体机设备主要用于将正负极料卷冲裁成为单片，并将成型的正负极片与隔膜层叠成单体电芯。
设备功能：设备将制片、检测、叠片等工艺集成为一体，在结构上实现了一体化整合，结构紧凑占地面积小，工序整合，减少人工；工艺上实现极片模切后无需经过料盒周转，直接叠片，确保100%无重片现象；检测上采用工业相机实时检测，在线剔除不良极片；品质方面由于无需周转盒，能有效控制极片损伤及掉粉，提升电芯的品质。
设备组成单元：设备主要包含正、负极放卷部件、模具切V角部件、主驱牵引部件、极片裁断部件、负压输送皮带部件、CCD检测部件、除铁除尘除静电部件、极片NG部件，叠片机械手部件、纠偏台部件、叠片台部件、隔膜放卷部件、隔膜切断部件、叠片下线部件、尾卷、旋转夹持部件、贴U胶部件、电芯下线机械手等部件，根据客户的需求不同，可增加尾卷、热压、短路测试等工艺。
设备适应来料规格
序号 | 物料 | 宽度（mm） | 厚度（um） | 材料最大外径 | 备注 |
1 | 隔膜（卷料） | 80-600 | 10-20 | Φ350 | ≤50kg |
3 | 正极极卷（卷料） | 80-600 | 80-200 | Φ800 | 不含极耳 |
4 | 负极极卷（卷料） | 80-600 | 80-200 | Φ800 | 不含极耳 |
布局介绍

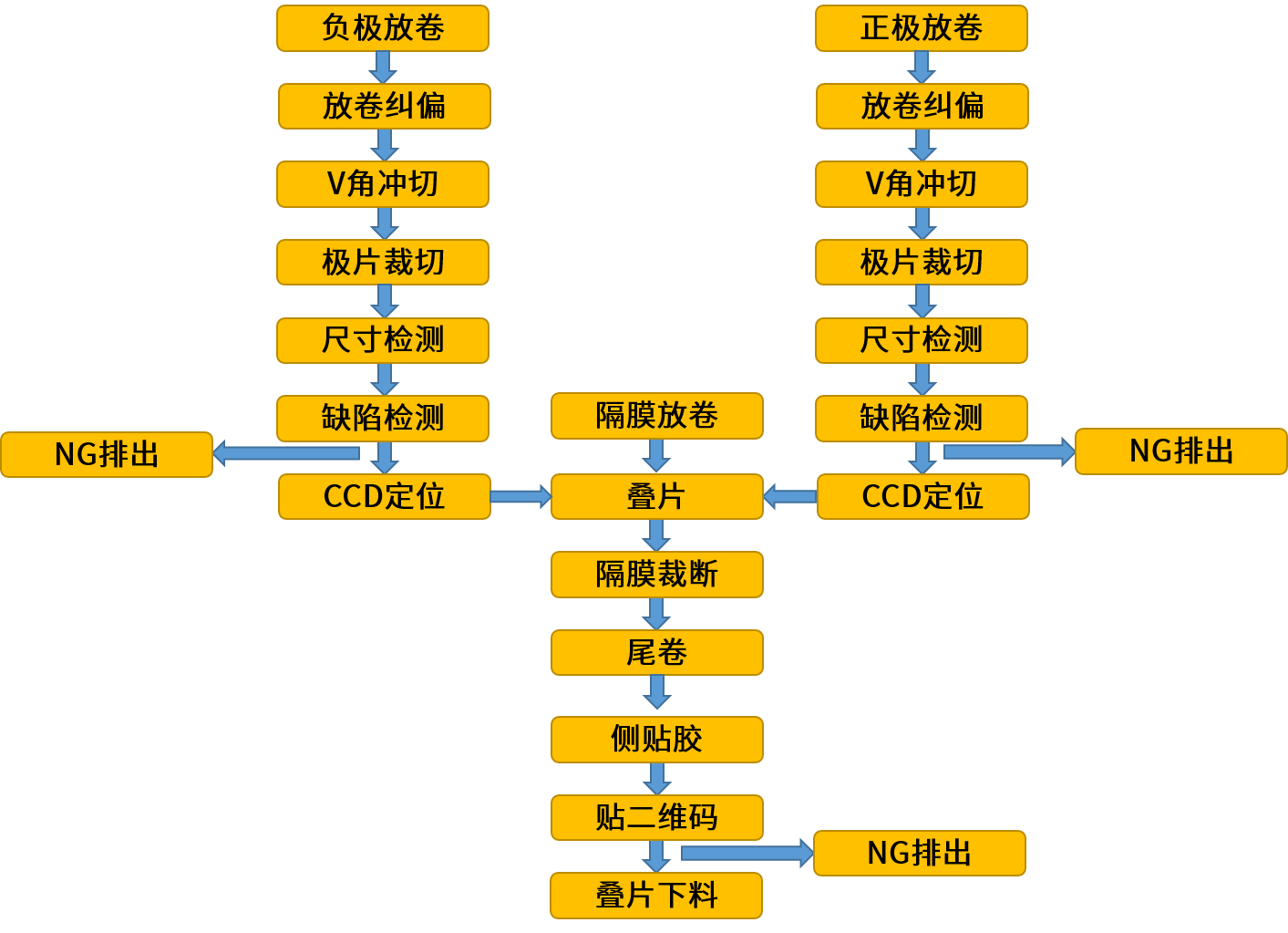

工艺流程
设备性能指标
序号 | 项目 | 要求 | 备注 |
1 | 单工位叠片效率 | 0.45-0.65s/pcs （幅宽80-390） 0.65-0.8s/pcs （幅宽390-600） | / |
2 | 整机叠片单片效率 | 0.15-0.22s/pcs （幅宽80-390；三工位） 0.16-0.2s/pcs （幅宽390-600；四工位） | 不含辅助时间 |
3 | 电芯辅助时间 | ≤8s/极组 | / |
4 | 良品率 | ≥99.5% | |
5 | 故障率 | ≤2% | 自身故障 |
6 | CMK | ≥1.33 | |
7 | 裁切精度 | ±0.15mm | |
8 | 电芯整体对齐 | ≤±0.5mm | |
9 | 相邻隔膜对齐度 | ≤±0.3mm | |
10 | 相邻极片对齐度 | ≤±0.3mm | |
11 | 模切方式 | 五金模切 | / |
12 | 正极模具单次寿命 | ≥100 万次 | 刃口至少可研磨20 次 |
13 | 负极模具单次寿命 | ≥100 万次 | 刃口至少可研磨20 次 |
