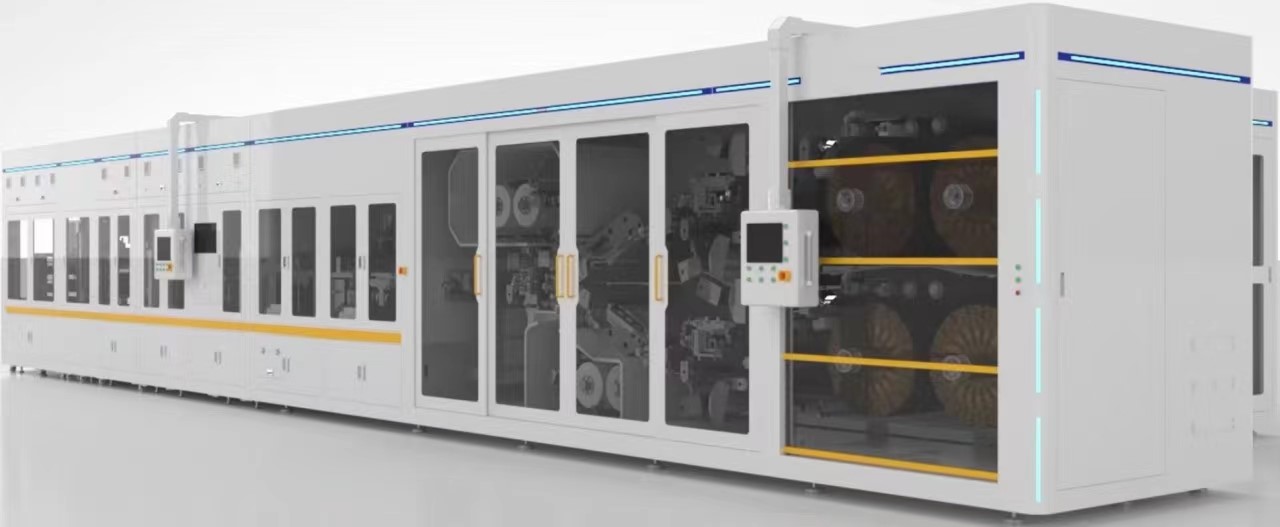

整体外观

设备介绍

适用范围：热复合设备主要是将裁切后的负极片与隔膜热压复合，然后与裁切后的正极片堆叠成电芯。

设备功能：设备是将制片、检测、叠片等工艺集成到一台设备上，在结构上实现了一体化整合，结构紧凑占地面积小，工序整合，减少人工；工艺上实现极片模切后无需经过料盒周转，直接叠片，确保100%无重片现象；检测上采用工业相机实时检测，在线剔除不良极片；品质方面由于无需周转盒，能有效控制极片损伤及掉粉，提升电芯的品质。

设备组成单元：设备主要包含正、负极放卷部件、模具切V角部件、主驱牵引部件、极片裁断部件、隔膜放卷部件、负极片复合组件、隔膜切断部件、负压输送皮带部件、CCD检测部件、除铁除尘除静电部件、极片NG部件，叠片机械手部件、纠偏台部件、叠片台部件、叠片下线部件、旋转夹持部件、电芯热压组件、贴U胶部件、电芯下线机械手等部件，根据客户的需求不同调整工艺。

设备适应来料规格

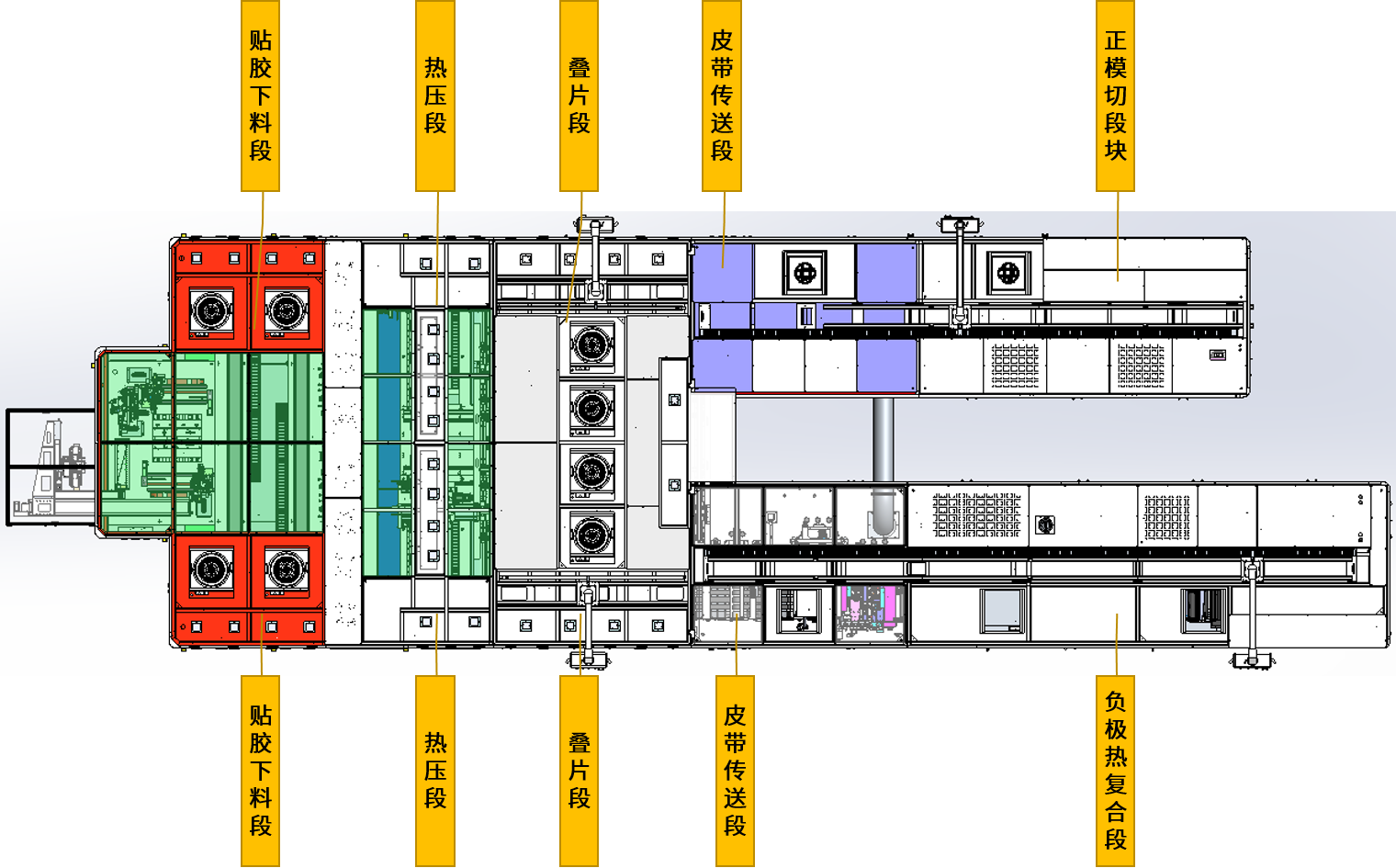

布局介绍

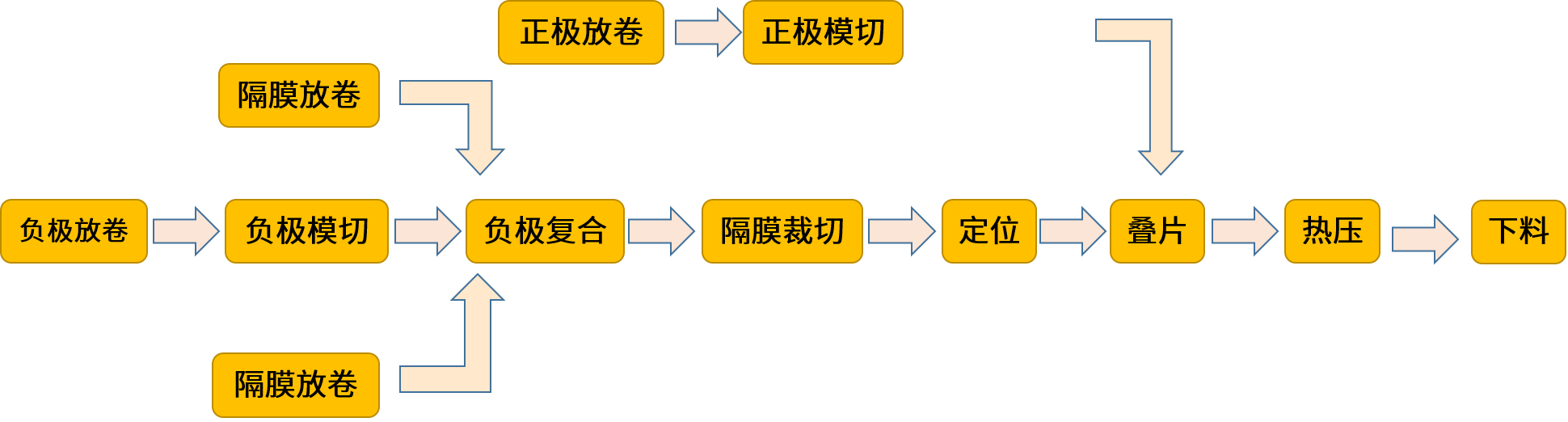

工艺流程

设备性能指标
